In der Industrie, der Umwelttechnik sowie in der Forschung sind sie hoch gefragt: leistungsstarke, robuste und zuverlässig arbeitende Membran-Vakuumpumpen zum Evakuieren, Fördern und Verdichten. Auch bei Prozessen mit explosiven Medien. Dafür hat KNF die explosionsgeschützte Pumpenserie N 922 Ex mit modifiziertem PFTE- oder Edelstahl-Pumpenkopf entwickelt. Somit eigent sich die Pumpenserie für ein breites Anwendungsspektrum.

Merkmale & Vorteile

Was zeichnet die einzelnen Versionen der N 922 Ex Pumpenserie aus und wie unterscheiden sie sich voneinander? Hier sind die Vorteile:

PTFE-Pumpenkopf

PTFE-Pumpenkopf, integriertes Bypass-Ventil

Edelstahl-Pumpenkopf

  • Hohe chemische Resistenz
  • Robuste Bauweise
  • Servicefreundlichkeit aufgrund weniger und kostengünstiger Verschleißteile
  • Komplikationsfreie Wartung selbst im eingebauten Zustand
  • Langlebig auch bei schwierigen Einsatzbedingungen
  • Motor nach ATEX/IECEx abgenommen
  • Ex-Schutz Pumpenteile: Ex II 2G Ex h IIB+H2 T3 Gb
  • Ex-Schutz Kondensatormotor: Ex II 2G Ex de IIC T4
PTFE-Pumpenkopf
  • Hohe chemische Resistenz
  • Robuste Bauweise
  • Servicefreundlichkeit aufgrund weniger und kostengünstiger Verschleißteile
  • Komplikationsfreie Wartung selbst im eingebauten Zustand
  • Langlebig auch bei schwierigen Einsatzbedingungen
  • Motor nach ATEX/IECEx abgenommen
  • Ex-Schutz Pumpenteile: Ex II 2G Ex h IIB+H2 T3 Gb
  • Ex-Schutz Kondensatormotor: Ex II 2G Ex de IIC T4
PTFE-Pumpenkopf, integriertes Bypass-Ventil
  • Motor nach ATEX/IECEx abgenommen
  • Hoch Gasdichtigkeit: 6 x 10-3 mbar x l/s gemäß Baumusterprüfung
  • Langlebig auch bei schwierigen Einsatzbedingungen
  • Kompressorgehäuse kann individuell in 90°-Schritten gedreht werden
  • Ex-Schutz Pumpenteile: Ex II 2/2G Ex h IIB+H2 T3 Gb
  • Ex-Schutz Motor: Ex II 2G Ex de IIC T4

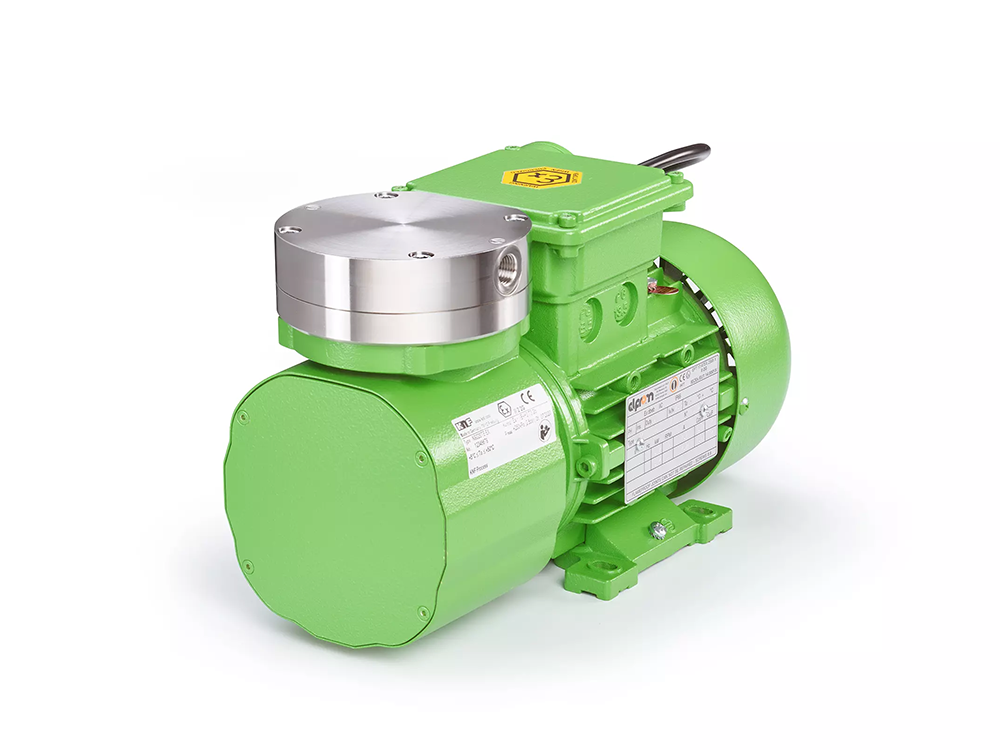

Edelstahl-Pumpenkopf

Unsere explosionsgeschützten Pumpen in der Emissionsmesstechnik

Bei unserem live Webinar bei der ACHEMA Pulse 2021 hat Felix Ullrich, Product & Application Manager Germany bei KNF, über "Typische Hindernisse der validen extraktiven Gasanalyse mit flexiblen Messgaspumpen begegnen" gesprochen.

Der Fokus der Webinars liegt auf folgenden Themen:
Konstantes Probeluftvolumen und die Unverfälschtheit der Probe sind Grundvoraussetzungen für eine valide extraktive Gasanalyse. Doch dabei haben verfahrenstechnische Zusammenhänge in den Messsystemen, die Charakteristik des Messgases und auch die Alterung der Messgaspumpe einen wesentlichen Einfluss. Auf Grundlage der Erfahrung aus einer installierten Basis von tausenden Messgaspumpen in der Emissionsanalyse wie auch in der  Prozesssteuerung zeigt KNF in diesem Vortrag, warum gerade die Flexibilität einer Messgaspumpe der Schlüssel dazu sein kann, diese Hindernisse zu umgehen.

Dabei fokussieren wir uns auf die Erhöhung der Dynamik der Messgaspumpe durch die steuerungstechnische Kopplung mit dem Anlagenprozess und die konstruktive Anpassung von Pumpenkomponenten an die Erfordernisse der Verfahrenstechnik.
Typische Hindernisse der validen extraktiven Gasanalyse mit flexiblen Messgaspumpen begegnen - Webinar bei der ACHEMA Pulse 2021
- Wie muss mit Kondensat im Ex-Bereich umgegangen werden?
- Wie sind prozessbedingte Änderungen der Druckbedingungen in Probegasleitungen zu handeln?
- Wie sind hoch reaktive und aggressive Gas zu meistern?
- Wie wird mit Messgaspumpen ein konstantes Probevolumen auch unter schwierigen Bedingungen erreicht?
Messgaspumpen in Systemen zur Prozess- und Emissionssteuerung - Gemeinsames Webinar von AGT-PSG und KNF
Membranpumpen für Zuverlässigkeit und Sicherheit an Schlüsselpositionen
Mehr zeigen

Typische Einsatzgebiete

In der Prozessgas-Messtechnik und in Analysenmessgeräten für den Umweltschutz und die Anlagensteuerung sind kontinuierlich genaue Messergebnisse unerlässlich. KNF Pumpen mit ihren durchdachten konstruktiven Komponenten eignen sich ideal für solch anspruchsvolle Einsätze.

Lesen Sie hier mehr über KNF Pumpen in industriellen Prozessen

Einfache Wartung und optimale Kondensatabführung

Wartung der Gaspumpenserie N 922 mit PTFE-Pumpenkopf
Kondensatabführung durch Drehen des Kompressorgehäuses in 90-Grad-Schritten
Mehr zeigen

Passend für jeden Bedarf

Die N 922 Ex ist als PTFE-Version mit integrierter AC-Stromversorgung oder mit regelbarem Durchfluss und integrierter AC-Stromversorgung, sowie als Edelstahl-Version mit integrierter AC-Stromversorgung verfügbar.



Lernen Sie alle technischen Daten unserer explosionsgeschützen N 922 Ex Pumpenserie kennen:

PTFE-Pumpenkopf

PTFE-Pumpenkopf, integriertes Bypass-Ventil

Edelstahl-Pumpenkopf

Förderleistung (max.): 18 l/min

Betriebsüberdruck (max.): 1,5 bar (rel.)

Endvakuum (max.): 200 mbar (abs.)

Alle technischen Daten finden Sie hier
PTFE-Pumpenkopf

Förderleistung (max.): 18 l/min

Betriebsüberdruck (max.): 1,5 bar (rel.)

Endvakuum (max.): 200 mbar (abs.)

Alle technischen Daten finden Sie hier
PTFE-Pumpenkopf, integriertes Bypass-Ventil

Förderleistung (max.): 23 l/min

Betriebsüberdruck (max.): 6 bar (rel.)

Endvakuum (max.): 2,5 mbar (abs.)

Alle technischen Daten finden Sie hier
Edelstahl-Pumpenkopf

Optionen aus dem Baukastensystem

Jede Anwendung ist anders, manche sind einzigartig. Durch Auswahl und Kombination zahlreicher Varianten beim Werkstoff für die medienberührenden Pumpenkomponenten, beim Antrieb und bei den mechanischen Elementen wie Anschluss und Verschaltung lässt sich jedes Serienmodell auf einfache Weise auf die spezifische Anforderung einer Anwendung anpassen.

Die folgenden Pumpenkomponenten der explosionsgeschützten N 922 Ex Pumpenserie können durch unser Baukastensystem individuell angepasst werden:

Pumpenkopf
Membrane
Ventile
Motor
Pumpenkopf
▪  Modifiziertes PTFE
▪  Edelstahl
Membrane
▪  PTFE-beschichtet
Ventile
▪  FFPM
▪  Edelstahl
Motor
▪  Kondensatormotor mit 230 V, 50 Hz
▪  Kondensatormotor mit 100 V, 50/60 Hz
▪  Kondensatormotor mit 220 V, 60 Hz
▪  Kondensatormotor mit 230 V, 60 Hz
▪  Drehstrommotor mit 230/400 V, 50/60 Hz

Nennen Sie uns Ihre Spezifikation!

Wir setzen Ihre Vorgaben sorgfältig und präzise um. So erhalten Sie eine Membranpumpe, die den Anforderungen und Betriebsbedingungen Ihres Prozesses und den Eigenschaften des Prozessmediums gerecht wird. Wir beraten Sie auch gerne zu den Möglichkeiten der Bereitstellung einer Probepumpe.
Kontaktieren Sie uns

Erfahren Sie mehr über unsere Nicht-Ex-Versionen

Alle Informationen zur N 922 Gaspumpenserie ohne Explosionsschutz erhalten Sie hier

Alle Informationen erhalten Sie hier
